青海龙羊峡水电站坝体变形监测方案

==>青海龙羊峡水电站坝体变形监测
项目概况

>用户需求：
龙羊峡水电站位于青海贵德县，蓄水量247亿立方米，是中国第二大水电站。借住MS50的扫描功能，了解不同季节，不同时期整个坝体变形趋势。
>演示过程：

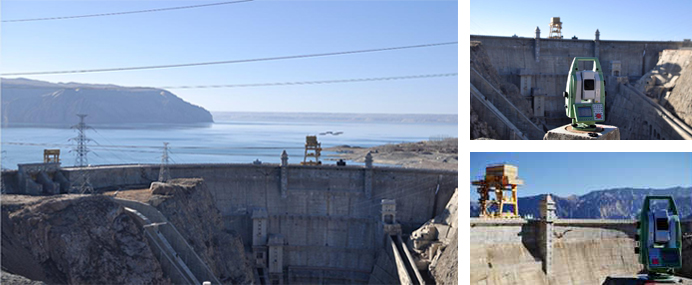

扫描站点分坝体左右两站进行，两站分别进行设站扫描。通过多次扫描的对比分析变形趋势。

==>青海龙羊峡水电站坝体变形监测
实测方案

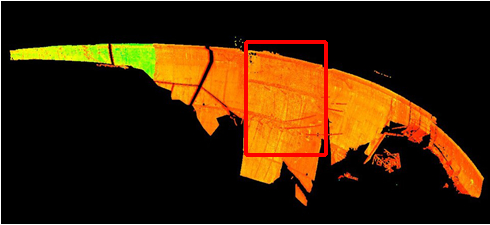

MS50直接在坝体左右两边控制点上进行扫描，考虑到为客户展现MS50的扫描精度，在坝体左右两边扫描时，分别在中间主坝上选取了一块重合区域扫描，扫描过后对重合区域的进行点云数据分析，充分体现MS50的优势。

==>青海龙羊峡水电站坝体变形监测
应用效果

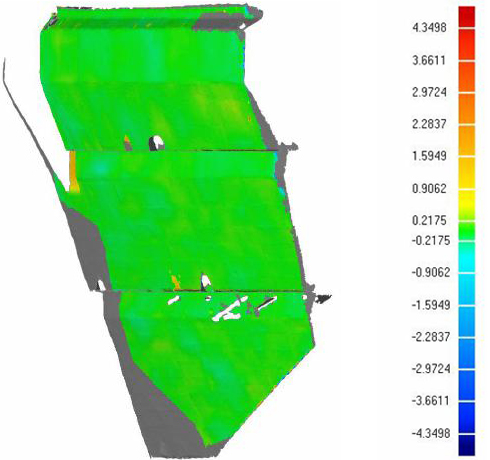

通过三方软件进行模型匹配，匹配后软件计算的标准偏差 0.5683mm；如果考虑设站误差，不进行模型匹配，标准偏差为1.3mm。完全满足客户精度要求。

>优势特点
1、点云直接贴在照片上，测量数据直观展示
2、扫描绝对精度高，完胜目前市场上扫描仪
3、更能反映局部细节变化，表现内容更丰富
4、复杂危险区域，非接触监测更能保障人员安全
